Pitzl Pfostenträger - Rechts/Links Gewinde, Verstellbereich 257 mm bis - 322 mm Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Zur seitlichen Fixierung wird der Dorn M 24 x 110 mm in die Holzsäule gesteckt. Art-Nr. 10921.1300Obere Platte mm Ø 100 x 6Untere Platte mm 160 x 100 x 6Gew. M 24 unt. 180Gew. M 24 ob. 65Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 257 - 322Passende Abdeckhülse Art-Nr. 10834.____ .2030

Blumenkastenhalter Breite: 230 mm Technische Daten Art-Nr. 39112.0000 Maße mm 145 x 230 x 145 x 30 x 6 Bohrung Ø 7 mm 6 Blumenkastenhalter ZiNiP beschichtet

Pitzl SPP-Verbinder 88712.0000 Sie erwarten stabile und zuverlässige Verbindungen, die von Ihnen schnell und präzise verarbeitet sowie nachgespannt werden können. Die Pitzl SPP-Verbinder gewährleisten perfekten Halt. Säulen-Pfetten-Verbinder - die optimale Lösung für Zugverbindungen oder kombiniert beanspruchte Holzverbindungen wie Säulen-Pfetten-Verbindungen. SPP ist eine nachspannbare Holzverbindung, welche problemlos wieder demontiert werden kann. Laut ETA ist eine gerade Verschraubung auch im Hirnholz zulässig. Dies ermöglicht eine Erhöhung der Zuglast-Aufnahme durch die Verlängerung der effektiven Gewindelänge an der verwendeten Holzbauschraube. Bemessungsdetails entnehmen Sie dem Pitzl Statikhandbuch unter www.pitzl-connectors.com. Vorteile der SPP-Verbinder - Einfache und passgenaue Verarbeitung - Problemlose Demontage - Nachspannbar - Auch im Hirnholz einsetzbar Die SPP-Verbinder können mit bereits vorhandenem Werkzeug für Pitzl Stützfußsysteme 10930.1000 bzw. 10931.1000 verarbeitet werden. Art-Nr. 88712.0000Obere Platte mm Ø 100 x 6Bohrung Ø 12 mm versenkt 4Rohr mm Ø 42,4 x 70Innengewinde M 12Material Stahl galv. verz.

Ausziehstück für Vierkantrohr Höhe: 300 mm Technische Daten Art-Nr. 32525.0000 2Obere Platte mm 135 x 30 x 5 Höhe mm 300 Rohr mm 25 x 25 x 2 Ausziehstück in ZiNiP für Handlaufbefestigungen mit Flacheisen verschweißt

Pitzl Pfostenträger PTP easy Rechts/Links Gewinde, Verstellbereich 121 - 181 mm, zinip Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Standardausführung mit oberer quadratischer Platte. Art-Nr. 10980.0080Obere Platte mm 80 x 80 x 5Untere Platte mm 100 x 100 x 6Gew. M 20 unt. 55Gew. M 20 ob. 55Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 121 - 181Passende Abdeckhülse Art-Nr. 10832.____ .0000

Pitzl Pfostenträger PTP easy zum Einbetonieren, mit Mutter verschw., mit Gewinde M24x500 mm, zinip Mit Mutter verschweißt und loser Mutter zum Kontern. Die Platte ist 100 x 100 mm erhältlich. Art-Nr. 10934.5401Obere Platte mm 100 x 100 x 6Gew. M 24 500Bohrung Ø 12 mm 4

Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 150 Zur Aufnahme von Druck-, Zug- und Querkräften Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich. Art-Nr. 11009.0180Obere Platte mm 80 x 80 x 5Untere Platte mm 100 x 100 x 6Gewinde M20 mm 150Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4

Pitzl Pfostenträger - feste Ausführung zum Einbetonieren feuerverzinkt, Rohrlänge (mm) 200 Schwert 120 x 60 x 6 mm mit 2 Bohrungen Ø 12,5 mm. Art-Nr. 11023.0000Obere Platte mm 80 x 80 x 5Betonstahllänge mm 200Betonstahl Ø mm 20

Pitzl Pfostenträger - zum Einbetonieren, Gewinde M 24 unten (mm) 330, mit Mutter verschweißt und loser Mutter zum Kontern Mit Mutter verschweißt und loser Mutter zum Kontern. Die Platte ist 100 x 100 mm erhältlich. Art-Nr. 10934.5401Obere Platte mm 100 x 100 x 6Gew. M 24 330Bohrung Ø 12 mm 4

Pitzl Pfostenträger - schwere Ausführung, Verstellbereich 150 mm bis - 210 mm Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Standardausführung mit oberer quadratischer Platte. Art-Nr. 10920.1003Obere Platte mm 100 x 100 x 10Untere Platte mm 160 x 100 x 10Gew. M 30 unt. 65Gew. M 30 ob. 65Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 150 - 210Passende Abdeckhülse Art-Nr. 10833.____ .2000

Pfostenträger Stecksystem Z mit M30 Gewinde, Verstellbereich: 149 - 209 Technische Daten Art-Nr. 10529.1093 Obere Platte mm Ø 120 x 12 Untere Platte mm 140 x 140 x 12 Gewinde M 30 unten 90 Bohrung Ø 13 mm unten 4 Bohrung Ø 12 mm oben 4 Einbauhöhe mm 149 - 209 max. charakteristische Drucktragfähigkeit (kN) * 226.0 CE   Pfostenträger schwere Ausführung Stecksystem ZDreh – Klick, das neue innovative Pfostenträger System.Mit wenigen Handgriffen, ohne zeitaufwendige und umständliche Verschraubungen, ermöglicht das neue Stecksystem eine effiiziente Montagelösung. Maximale Lastaufnahmen bei Druck, Zug und horizontalen Lasteinwirkungen werden durch die optimale Materialstärkenabstimmung des Pfostenträgers garantiert. Eine Höhenverstellung ist auch in eingebautem Zustand und unter hoher Lasteinwirkung möglich.* weitere statische Werte entnehmen Sie unserem Statikbuch oder der ETA 10/0413

Pitzl SPP-Verbinder 88716.0000 Sie erwarten stabile und zuverlässige Verbindungen, die von Ihnen schnell und präzise verarbeitet sowie nachgespannt werden können. Die Pitzl SPP-Verbinder gewährleisten perfekten Halt. Säulen-Pfetten-Verbinder - die optimale Lösung für Zugverbindungen oder kombiniert beanspruchte Holzverbindungen wie Säulen-Pfetten-Verbindungen. SPP ist eine nachspannbare Holzverbindung, welche problemlos wieder demontiert werden kann. Laut ETA ist eine gerade Verschraubung auch im Hirnholz zulässig. Dies ermöglicht eine Erhöhung der Zuglast-Aufnahme durch die Verlängerung der effektiven Gewindelänge an der verwendeten Holzbauschraube. Bemessungsdetails entnehmen Sie dem Pitzl Statikhandbuch unter www.pitzl-connectors.com. Vorteile der SPP-Verbinder - Einfache und passgenaue Verarbeitung - Problemlose Demontage - Nachspannbar - Auch im Hirnholz einsetzbar Die SPP-Verbinder können mit bereits vorhandenem Werkzeug für Pitzl Stützfußsysteme 10930.1000 bzw. 10931.1000 verarbeitet werden. Art-Nr. 88716.0000Obere Platte mm Ø 100 x 6Bohrung Ø 12 mm versenkt 4Rohr mm Ø 42,4 x 70Innengewinde M 16Material Stahl galv. verz.

Pitzl SPP-Verbinder 88710.0000 Sie erwarten stabile und zuverlässige Verbindungen, die von Ihnen schnell und präzise verarbeitet sowie nachgespannt werden können. Die Pitzl SPP-Verbinder gewährleisten perfekten Halt. Säulen-Pfetten-Verbinder - die optimale Lösung für Zugverbindungen oder kombiniert beanspruchte Holzverbindungen wie Säulen-Pfetten-Verbindungen. SPP ist eine nachspannbare Holzverbindung, welche problemlos wieder demontiert werden kann. Laut ETA ist eine gerade Verschraubung auch im Hirnholz zulässig. Dies ermöglicht eine Erhöhung der Zuglast-Aufnahme durch die Verlängerung der effektiven Gewindelänge an der verwendeten Holzbauschraube. Bemessungsdetails entnehmen Sie dem Pitzl Statikhandbuch unter www.pitzl-connectors.com. Vorteile der SPP-Verbinder - Einfache und passgenaue Verarbeitung - Problemlose Demontage - Nachspannbar - Auch im Hirnholz einsetzbar Die SPP-Verbinder können mit bereits vorhandenem Werkzeug für Pitzl Stützfußsysteme 10930.1000 bzw. 10931.1000 verarbeitet werden. Art-Nr. 88710.0000Obere Platte mm Ø 90 x 10Bohrung Ø 12 mm versenkt 4Rohr mm -Innengewinde M 10Material Stahl galv. verz.

Pitzl HVP-Verbinder 40 x 130 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.   Technische Daten Art-Nr. 88113.0000 Abmessungen B x H x D (mm) 40 x 130 x 12 Anzahl Schrauben 18 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140 Nebenträger 50** x 140 Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65 Ø 4,5 x 80 22,92 CE   Statische Werte Effektive Gewindelänge (ℓef) Mindestquerschnitt (mm) Charakteristische Tragfähigkeit Rk (kN) Vollholz C24 (ρk = 350 kg/m³) Brettschichtholz GL24h (ρk = 385 kg/m³) Schrauben ℓef (mm) HT NT F2,Rk F3,Rk F4,Rk F1,Rk F2,Rk F3,Rk F4,Rk F1,Rk ø 4,5 x 50 44 60 x 140 60 x 140 13,57 0,00 11,26 9,20 14,50 0,00 11,74 9,82 ø 4,5 x 60 54 70 x 150 60 x 150 15,99 10,84 17,08 11,58 ø 4,5 x 80 74 90 x 170 60 x 170 21,24 14,39 22,68 15,37 AusschreibungstexteHVP Verbinder 88113.0000LangtextHerstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88113.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 9 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88113.0000; Abmessung 40 x 130 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 18 Stk. Heco Topix Ø 4,5 x 50 / 60 / 80 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 9,01 / 10,84 / 14,39 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 13,30 / 15,99 / 21,24 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,26 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 291,61 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 9,73 / 11,70 / 15,53 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 14,36 / 17,26 / 22,92 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 11,81 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 305,84 Nm - Torsionsmoment um die Nebenträgerlängsachse

Standard Verbinder für Holz-Holzanschluss 25 x 80 x 12 mm Technische Daten Art-Nr. 88008.0000 Abmessungen B x H x D (mm) 25 x 80 x 12 Anzahl Schrauben 10 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 90 Nebenträger 45 x 90 Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,32 Ø 4,5 x 80 11,46 Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt.

Balkenzug mit Wendeadapter Technische Daten Art-Nr. 55850.0000 Spannweite mm 570 - 720 Bohrung Ø 8 mm 16 Max. Zuglast 20 kN Anschrauben, anziehen, fertig!

Wandstütze 3-teilig Technische Daten Art-Nr. 55650.0000 Vestellbereich mm 1600 - 4200 Gewinde M 20 Gewicht 12,5 kg 3-teilig galvanisch verzinkt, Feinverstellung über links/rechts Gewinde, Rohr 45 x 45 mm

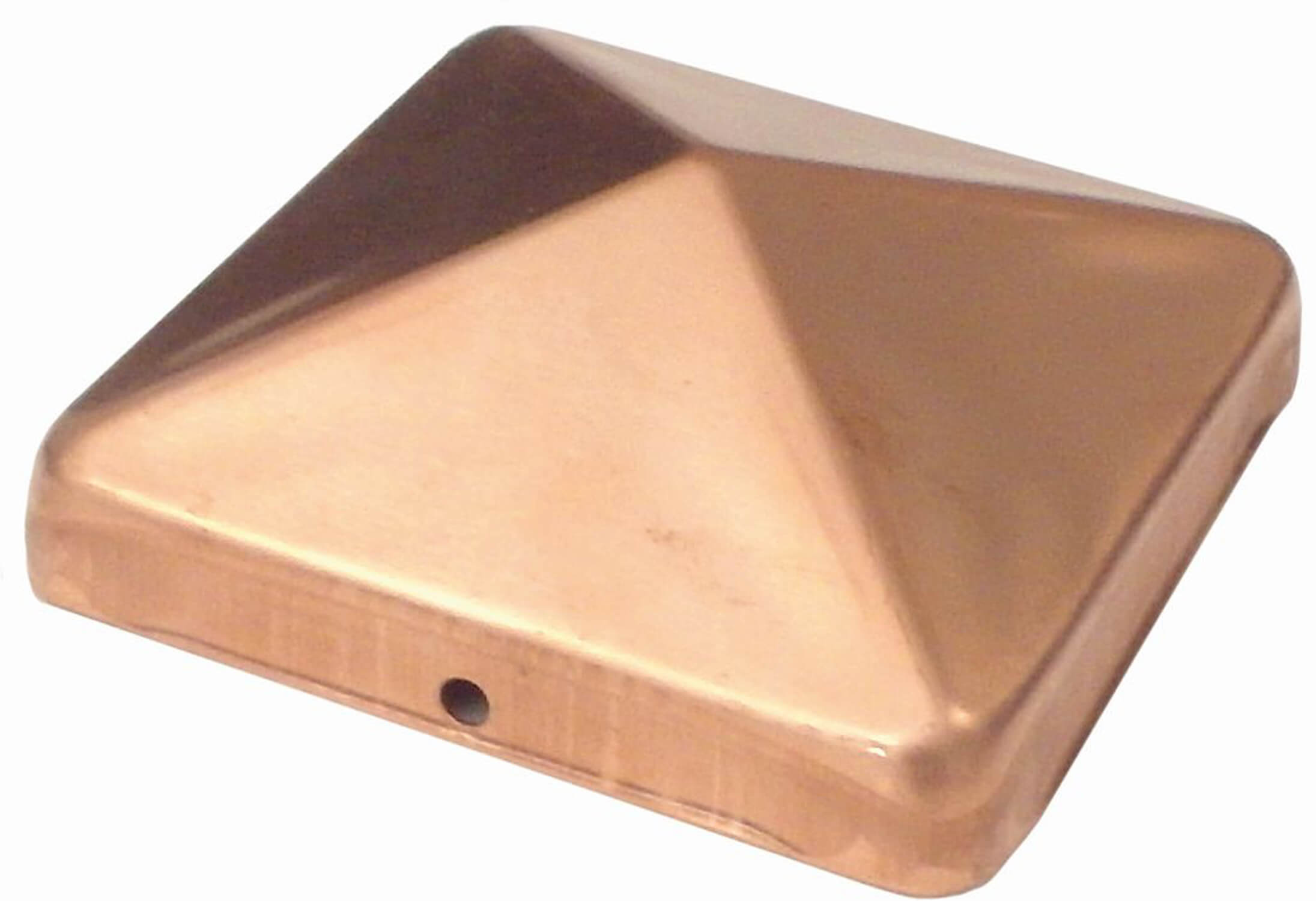

Pitzl Pfostenkappen 101 x 101, Kupfer, flach, Dekor und Schutz für Kantholzpfosten Art-Nr. 39200.1004Ausführung flachFarbe / Material KupferMaße mm 101 x 101

Pitzl Pfostenkappen 101 x 101, feuerverzinkt, flach, Dekor und Schutz für Kantholzpfosten Art-Nr. 39200.1002Ausführung flachFarbe / Material feuerverzinktMaße mm 101 x 101

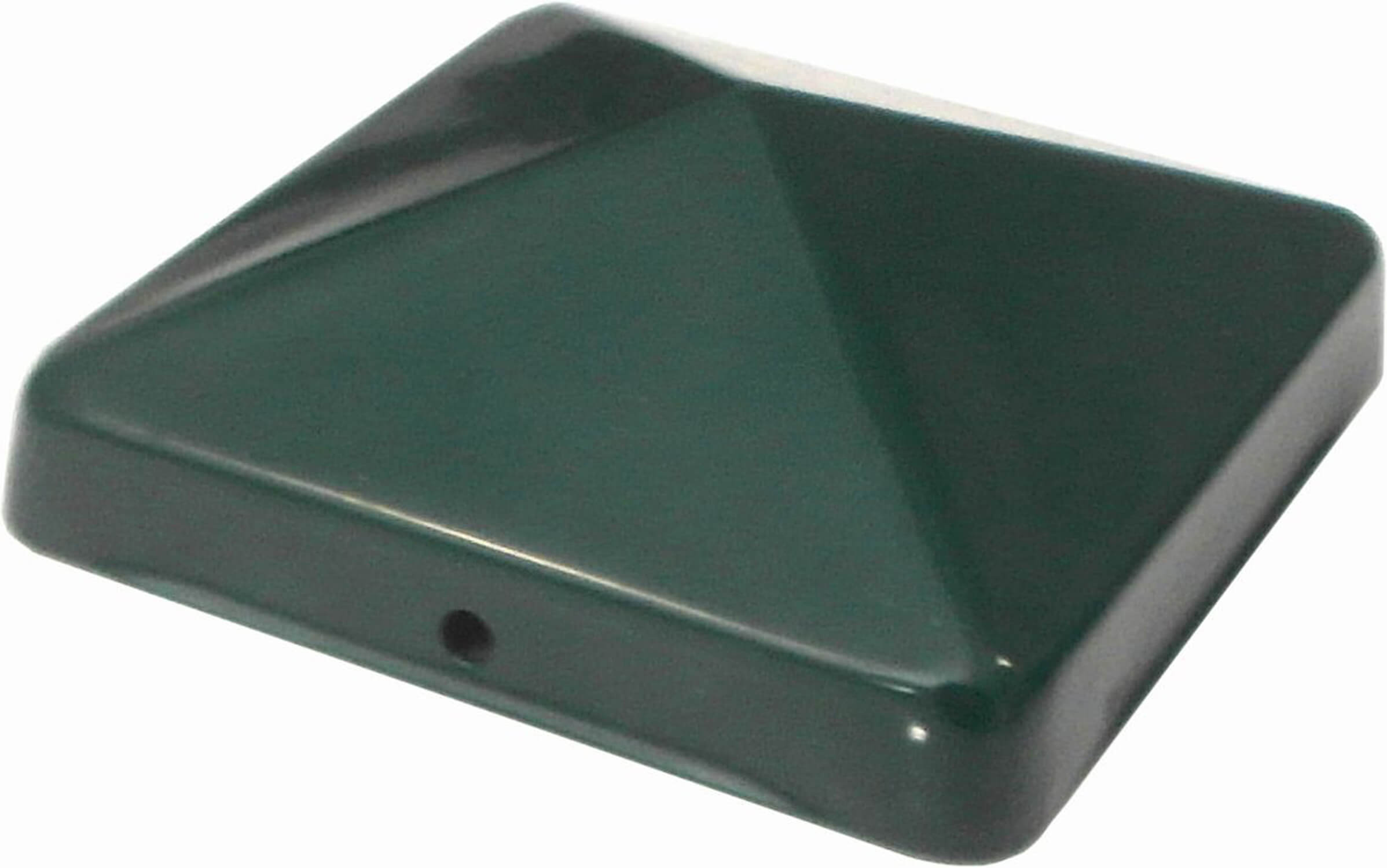

Pitzl Pfostenkappen 91 x 91, grün, flach, Dekor und Schutz für Kantholzpfosten Art-Nr. 39200.0903Ausführung flachFarbe / Material grünMaße mm 91 x 91
