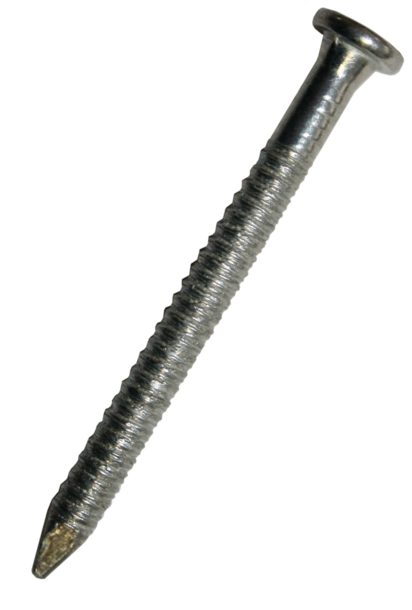

Ankernägel mit Flachkopf galv. verzinkt

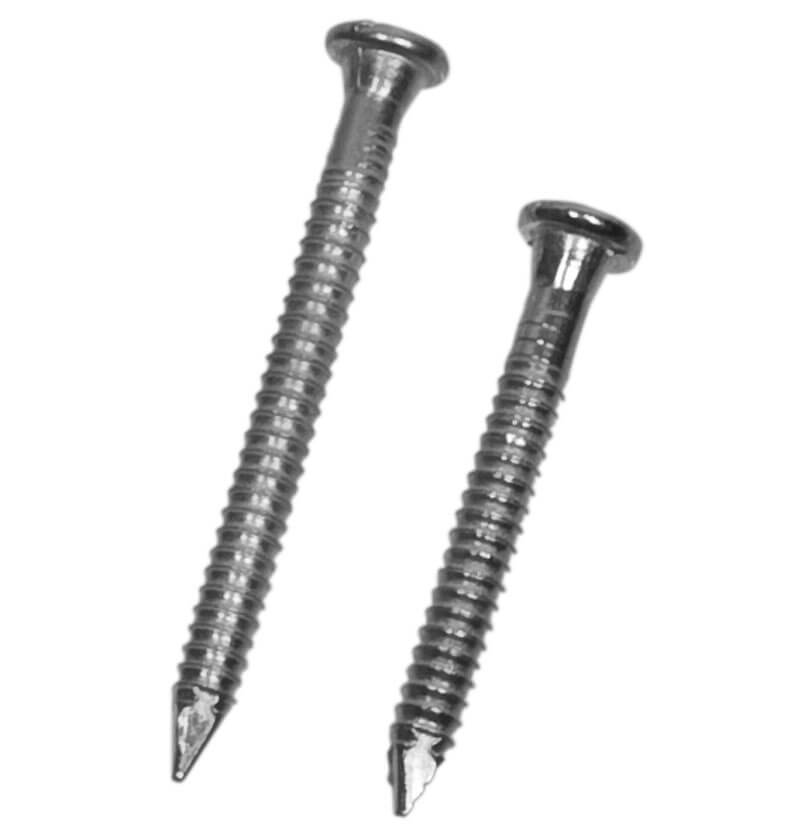

DAKL Ankernägel Kammnägel verzinkt Anwendung: Ankernägel werden in der Regel dort verwendet, wo Nägel auf Ausziehen beansprucht werden. Sie werden wie ein Nagel in das Holz eingeschlagen und halten aber durch Ihre Rillen wie eine Schraube. Unter dem Nagelkopf haben unsere Nägel einen kegeligen Ansatz, der gewährleisten soll, dass die Nägel sich immer in das Zentrum der Lochung ziehen. Nur so ist eine kraftschlüssige und zentrische Verbindung ermöglicht. DAKL Ankernägel verwendet man zur Befestigung von DAKL-Holzverbindern aber auch in Tischlereien und in Holzbaubetrieben. Durch Ihre stabile Ausführung können sie vielseitig verwendet werden. Stahlqualität: Unsere Nägel werden aus kaltgezogenen Stahldräten hergestellt. Korrosionsschutz: Oberfläche galvanisch verzinkt,Zinkauflage 7 μm ca. 50 g/m²

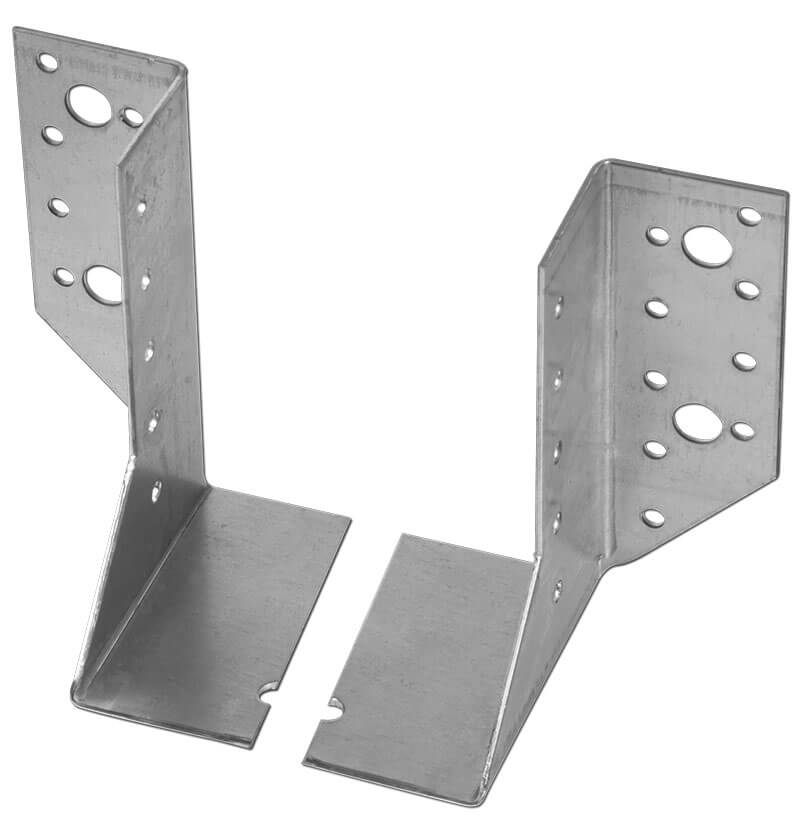

DAKL Balkenschuh 2 teilig Anwendung: 2-teilige Balkenschuhe werden für Anschlüsse von Nebenträgern an Haupträgern eingesetzt. Die 2-teiligen Balkenschuhe können problemlos für viele Balkenbreiten ab 60 mm eingesetzt werden, da sie sich an jede Breite anpassen lassen. Die Höhe des Nebenträgers sollte das 1,5-fache nicht überschreiten. Montage: Der Balkenschuh wird mit Kammnägeln oder Schrauben an den Träger montiert. Beim Anschluss an Beton oder Mauerwerk sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004 Korrosionsschutz: 275 g/m2 beidseitig– entsprechend einer Zinkschichtdicke von ca. 20 μm.

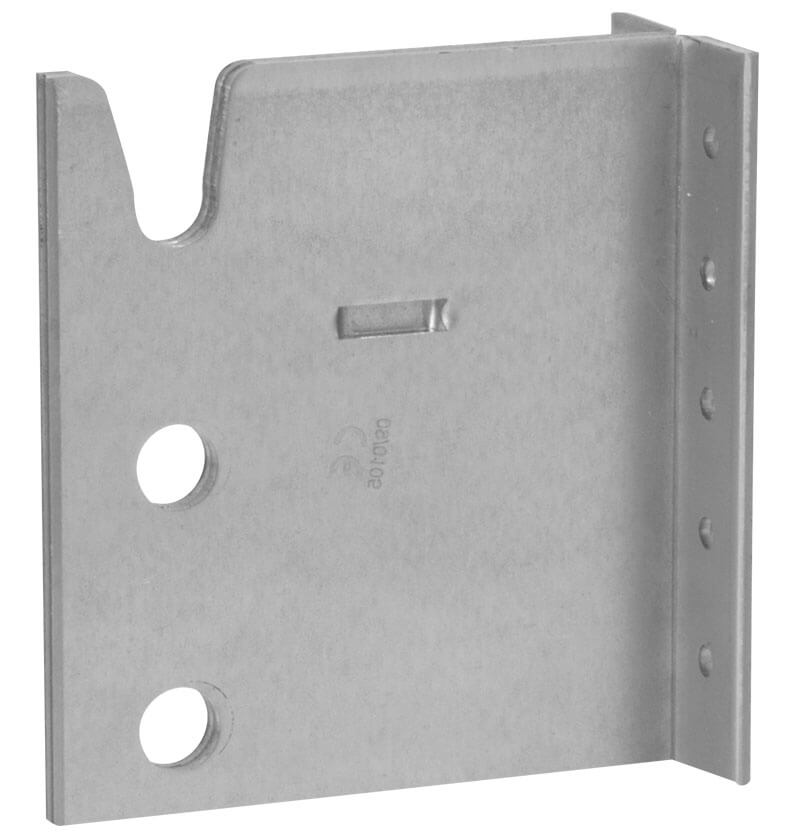

DAKL Balkenträger Mit Europäisch Technischer Zulassung (ETA-09/0105)Anwendung: Die Balkenträger werden zur Verbindung zweier Hölzer, die sich im Grundriss kreuzen, eingesetzt. Sie eignen sich besonders bei sichtbaren Verbindungsstößen zwischen Haupt- und Nebenträgern wie z.B. in einer Ebene liegende Deckenbalken und Unterzüge bzw. Pfetten. Durch den Montageschlitz wird ein sicheres und bequemes Einhängen ermöglicht. Montage: Die Befestigung der Balkenträger im Hauptträger erfolgt mit Sondernägeln, Durchmesser 4,0 mm der Tragfähigkeitsklasse 3/C. Am Nebenträger erfolgt die Befestigung mit Stabdübeln Ø 12,0 mm bzw. Ø 8,0 mm für den Balkenträger 90. Nachdem der erste Stabdübel im obersten Loch des Nebenträgers eingetrieben ist, kann der Balken in den Montageschlitz des Balkenträgers eingehängt werden. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

DAKL Betonwinkel Anwendung: Betonwinkel oder auch Schwerlastwinkel werden auf Mauerwerk oder Beton aufgedübelt. Die stabile Ausführung ist geeignet um große Kräfte und Kippmomente zu übertragen. Betonwinkel sind eine preisgünstige Alternative zu Verbindern, die aus gewalzten Winkelprofilen hergestellt werden. Die einzelnen Varianten können Sie den Zeichnungen entnehmen. Montage: Zur Befestigung von Betonwinkeln werden Bolzen der Größe M10, M12 oder M 14 empfohlen. Stahlqualität: S 235 JR gemäß DIN EN 10025 Korrosionsschutz: Betonwinkel werden nach der Bearbeitung rundumfeuerverzinkt: Zinkschichtdickeca. 55 μm gemäß EN ISO 1461

DAKL Betonwinkel - Langloch 14 mm offen Anwendung: Betonwinkel oder auch Schwerlastwinkel werden auf Mauerwerk oder Beton aufgedübelt. Die stabile Ausführung ist geeignet um große Kräfte und Kippmomente zu übertragen. Betonwinkel sind eine preisgünstige Alternative zu Verbindern, die aus gewalzten Winkelprofilen hergestellt werden. Die einzelnen Varianten können Sie den Zeichnungen entnehmen.Montage: Zur Befestigung von Betonwinkeln werden Bolzen der Größe M10, M12 oder M 14 empfohlen.Stahlqualität: S 235 JR gemäß DIN EN 10025Korrosionsschutz: Betonwinkel werden nach der Bearbeitung rundumfeuerverzinkt: Zinkschichtdickeca. 55 μm gemäß EN ISO 1461

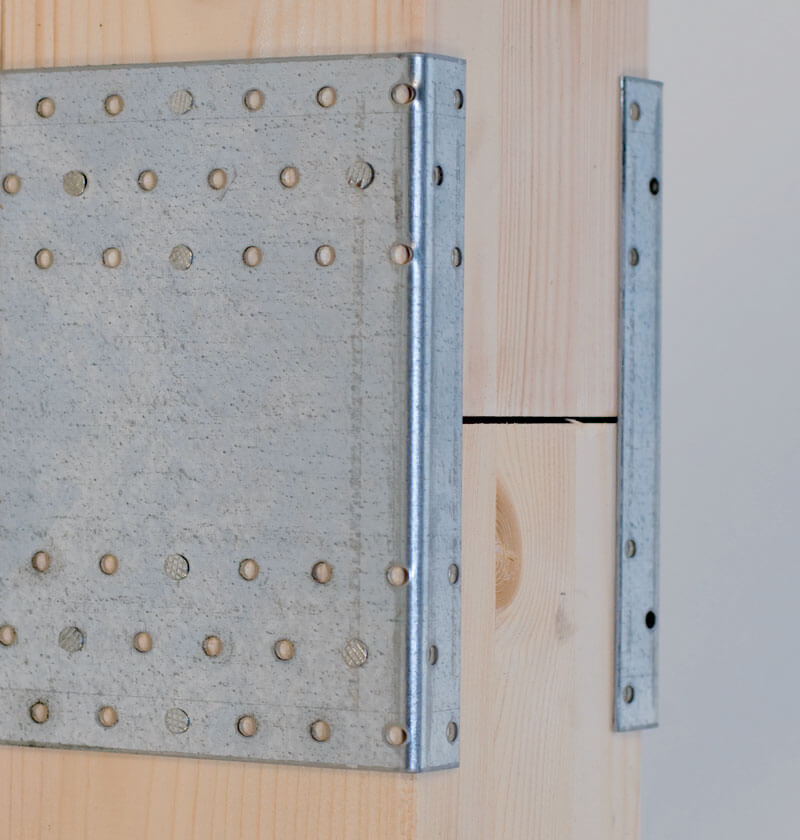

DAKL Gerberverbinder Anwendung: Gerberverbinder Typ W werden für die Gelenkausbildung im Momenten – Nullpunkt von stumpf gestoßenen Pfetten ein-gesetzt. Bei fachgerechter Montage können sie sowohl Zugkräfte und Querkräfte aufnehmen. Die Belastung kann erhöht werden, indem der umgekantete Schenkel an der Oberseite der Pfette montiert wird. Montage: Gerberverbinder werden mit Kammnägeln4 x 40 oder mit Schrauben befestigt. Die Anzahl der Nägel ist abhängig von der Spannweite der Pfette. Es müssen immer zwei Verbinder für jede Verbindung eingesetzt werden. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10326:2004 Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

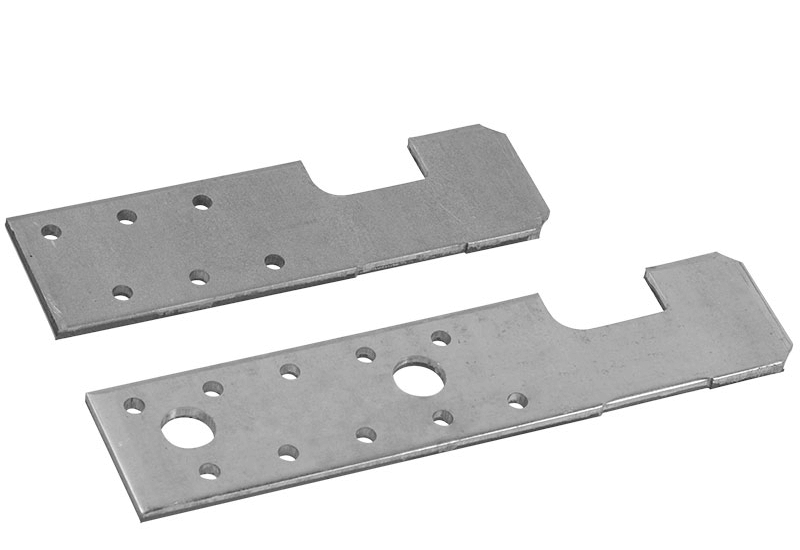

DAKL HE - Anker Anwendung: HE-Anker werden zur Verbindung von Holzbalken T-Trägern eingesetzt.(HE Bezeichnung für Holz & Eisen) Montage: Es müssen mindestens 2 HE-Anker pro Verbindung diagonal montiert werden. Die Verbindung erfolgt mit DAKL Kammnägeln4 x 40 oder mit Beschlagsschrauben 5,0 x 35 (mindestens 3 Stück pro Verbindung). Alternativ können auch Bolzen M12 verwendet werden. Bei einer ungeraden Anzahl von Kammnägeln oder Schrauben sollten diese direkt in die Lochreihe über den Stahlträger eingebracht werden. Stahlqualität: S 250 GD + Z275 gemäß derDIN EN 10326:2004 Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

DAKL HE - Anker Anwendung: HE-Anker werden zur Verbindung von Holzbalken T-Trägern eingesetzt.(HE Bezeichnung für Holz & Eisen) Montage: Es müssen mindestens 2 HE-Anker pro Verbindung diagonal montiert werden. Die Verbindung erfolgt mit DAKL Kammnägeln4 x 40 oder mit Beschlagsschrauben 5,0 x 35 (mindestens 3 Stück pro Verbindung). Alternativ können auch Bolzen M12 verwendet werden. Bei einer ungeraden Anzahl von Kammnägeln oder Schrauben sollten diese direkt in die Lochreihe über den Stahlträger eingebracht werden. Stahlqualität: S 250 GD + Z275 gemäß derDIN EN 10326:2004 Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

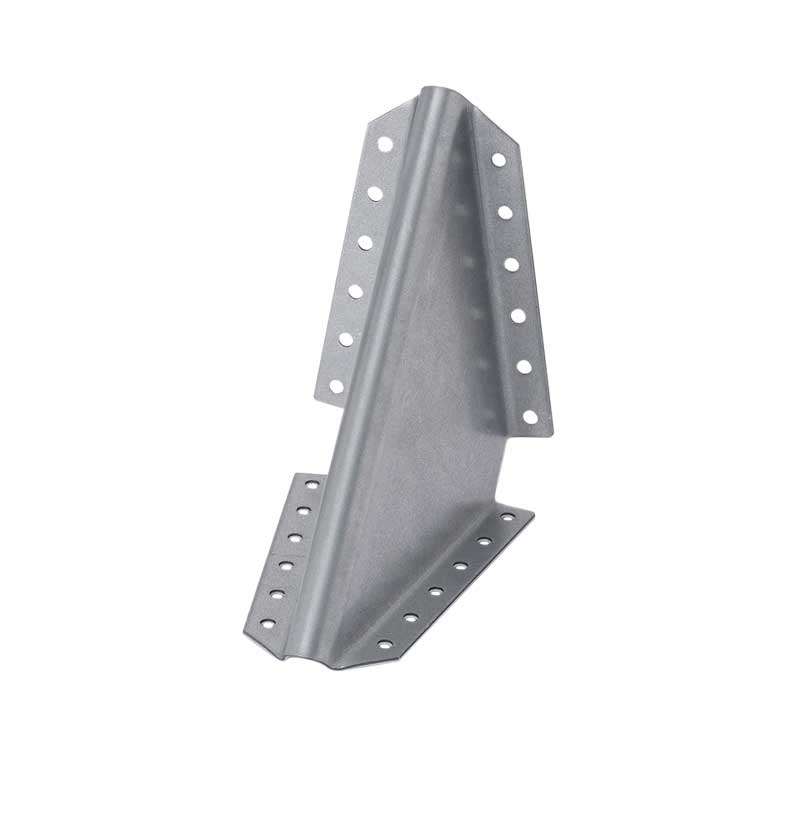

DAKL Knaggen Anwendung:Werden zur horizontalen Lastaufnahme und Kippsicherung von hohen Pfetten und Sparren eingesetzt. Der Anschluss von Knaggen an Holz oder Holzwerkstoffen setzt die Verwendung von 4,0 x 40 Kammnägeln oder 5,0 x 40 Schrauben voraus. Montage:Die Befestigung der Winkelverbinder im Holz erfolgt mit Sondernägeln / Kammnägeln Ø 4,0 x 40, Tragfähigkeitsklasse 3/C,profilierte Nagellänge lef ≥ 31 mm. Stahlqualität:S 250 GD + Z275 gemäß DIN EN 10346 Korrosionsschutz:275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

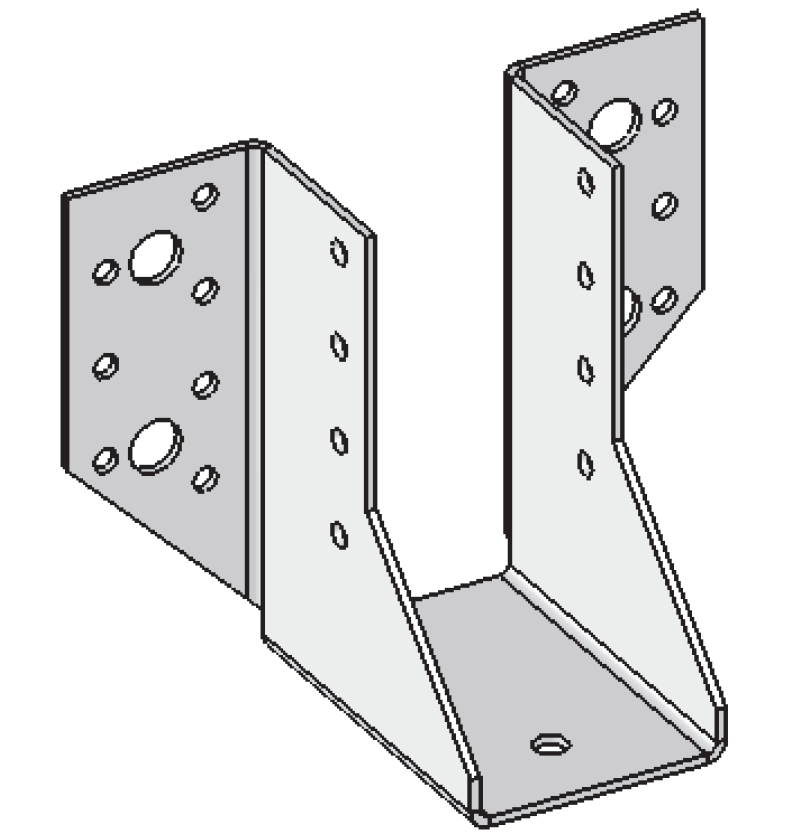

DAKL Kombi - Balkenschuh Mit Europäisch Technischer Zulassung (ETA-09/0015)Anwendung: Balkenschuhe kommen für den Anschluss von Nebenträgern an Hauptträger oder an Stützen zum Einsatz. Bei Vollausnagelung sind die Kombi-Balkenschuhe (einteilig, nach außen gewinkelt) auch für zweiachsige Belastung zugelassen. Der Anschluss an Beton, Stahl und Mauerwerk ist ebenfalls zulässig. Montage: Der Balkenschuh wird mit Kammnägeln oder Schrauben an den Träger montiert. Beim Anschluss an Beton oder Mauerwerk sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

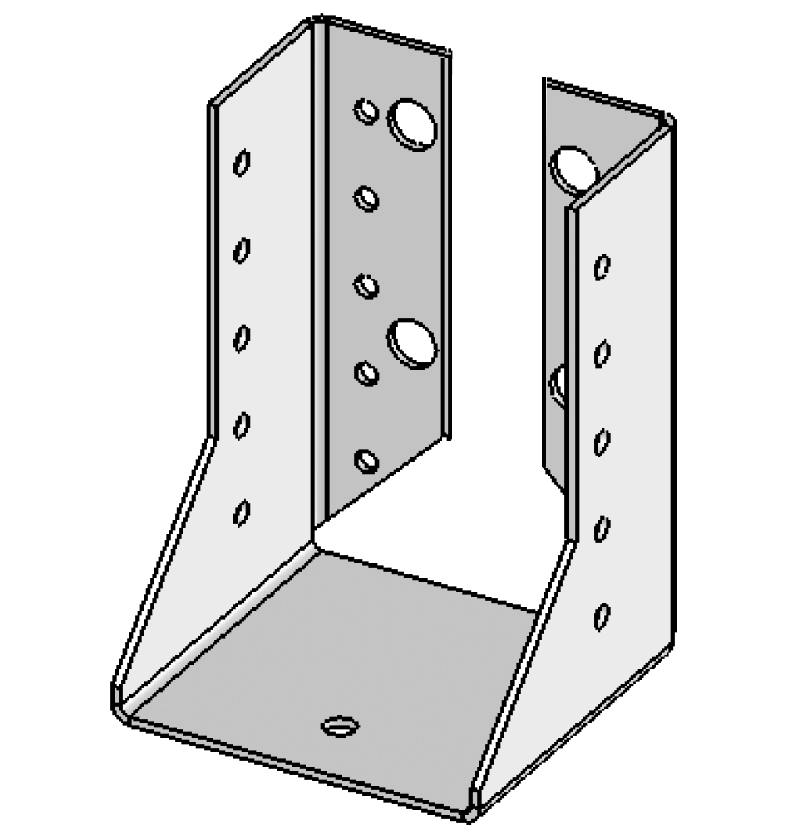

DAKL Kombi Balkenschuh - Innen Mit Europäisch Technischer Zulassung (ETA-09/0015)Anwendung: Balkenschuhe kommen für den Anschluss von Nebenträgern an Hauptträger oder an Stützen zum Einsatz. Bei Vollausnagelung wird die maximale Beanspruchbarkeit erreicht. Die Belastung in Richtung Bodenblech ermöglicht eine höhere Tragfähigkeit als die Belastung, die vom Bodenblech wegführt.Eine Teilausnagelung reduziert die Beanspruchbarkeit des Produkts, jedoch bei voller Zulässigkeit. Der Anschluss von Balkenschuhen an Holz- oder Holzwerkstoffe setzt die Verwendung von 4,0 × 1 Kammnägeln oder 5,0 × 1 Schrauben voraus.Die Gesamttiefe der Balkenschuhe wurde von uns auf 80 mm festgelegt um der Verbindung einen noch besseren Halt zu geben. Montage: Der Balkenschuh wird mit Kammnägeln oder Schrauben an den Träger montiert. Beim Anschluss an Beton oder Mauerwerk sind entsprechende Schrauben und Dübel zu verwenden. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig– entsprechend einer Zinkschichtdicke von ca. 20 μm.

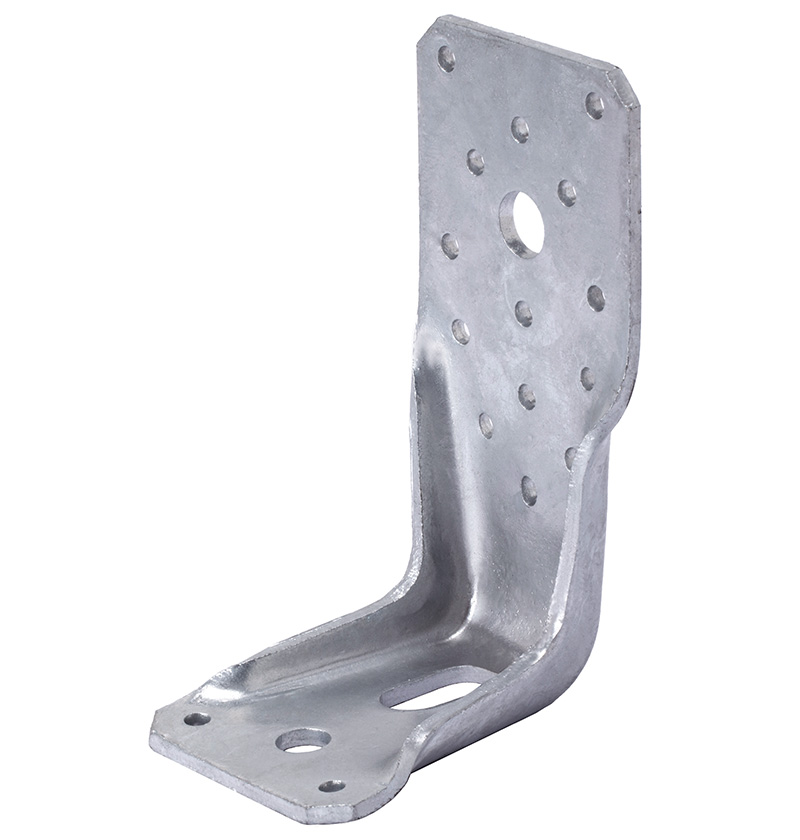

DAKL KR - Winkel mit Langloch Anwendung: Gutzeit KR – Winkelverbinder werden überwiegend für Anschlüsse zwischen Holz und anderen Baustoffen, wie z. B. Stahl, Beton usw. verwendet.  Montage: Die Befestigung der KR – Winkel erfolgt mit Kammnägeln oder Schrauben. Beim Anschluss an Beton sind entsprechende Schrauben und Dübel zu verwenden.  Stahlqualität: S 235 JR gemäß DIN EN 10025   Korrosionsschutz: KR – Winkel werden nach der Bearbeitung rundumfeuerverzinkt, Zinkschichtdicke ca. 55 μm gemäß EN ISO 1461

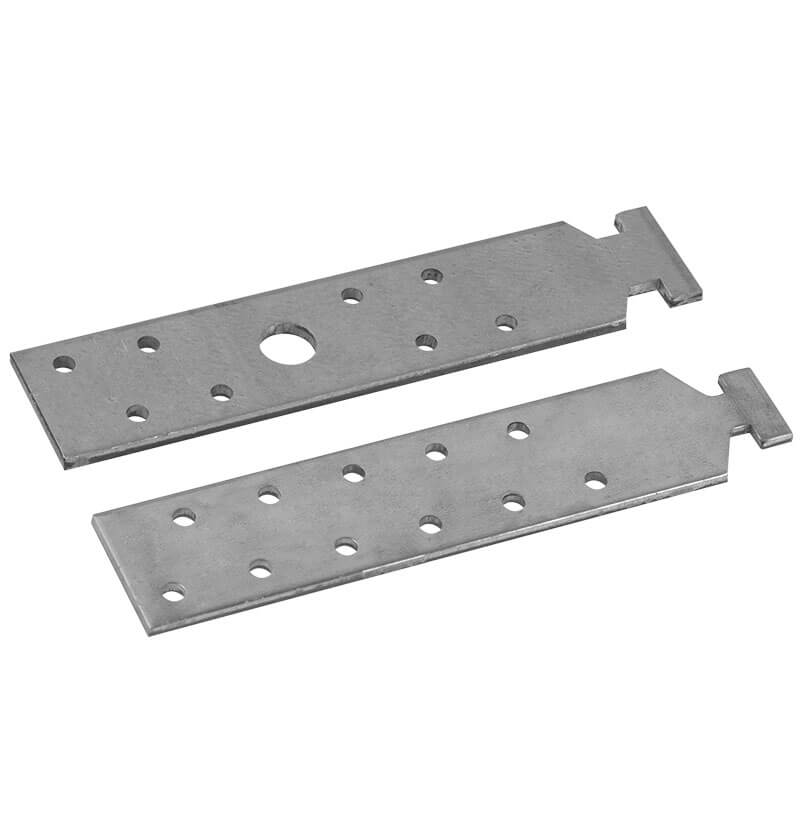

DAKL Profilanker - Kopf 28 - 15 Anwendung: Profilanker werden zur Befestigung von Holzbalken an Profileisen (Halfschienen) eingesetzt. Montage: Die Profilanker werden immer beidseitig montiert. Die Befestigung erfolgt mit DAKL Kammnägeln 4 x 40 oder mit Bolzen der Größe M 12. Es müssen mindestens drei Kammnägel pro Verbindung verwendet werden. Die Verteilung der Nägel soll über die gesamte Fläche erfolgen jedoch muss ein Randabstand von ca. 28 mm eingehalten werden. Die Mindestholzbreite sollte 80 mm betragen. Stahlqualität: S 250 GD + Z275 Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

DAKL Profilanker - Kopf 28 - 15 Anwendung: Profilanker werden zur Befestigung von Holzbalken an Profileisen (Halfschienen) eingesetzt. Montage: Die Profilanker werden immer beidseitig montiert. Die Befestigung erfolgt mit DAKL Kammnägeln 4 x 40 oder mit Bolzen der Größe M 12. Es müssen mindestens drei Kammnägel pro Verbindung verwendet werden. Die Verteilung der Nägel soll über die gesamte Fläche erfolgen jedoch muss ein Randabstand von ca. 28 mm eingehalten werden. Die Mindestholzbreite sollte 80 mm betragen. Stahlqualität: S 250 GD + Z275 Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

DAKL Profilanker - Kopf 37 - 17 Anwendung: Profilanker werden zur Befestigung von Holzbalken an Profileisen (Halfschienen) eingesetzt. Montage: Die Profilanker werden immer beidseitig montiert. Die Befestigung erfolgt mit DAKL Kammnägeln 4 x 40 oder mit Bolzen der Größe M 12. Es müssen mindestens drei Kammnägel pro Verbindung verwendet werden. Die Verteilung der Nägel soll über die gesamte Fläche erfolgen jedoch muss ein Randabstand von ca. 28 mm eingehalten werden. Die Mindestholzbreite sollte 80 mm betragen. Stahlqualität: S 250 GD + Z275 Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

DAKL Profilanker - Kopf 37 - 17 Anwendung: Profilanker werden zur Befestigung von Holzbalken an Profileisen (Halfschienen) eingesetzt. Montage: Die Profilanker werden immer beidseitig montiert. Die Befestigung erfolgt mit DAKL Kammnägeln 4 x 40 oder mit Bolzen der Größe M 12. Es müssen mindestens drei Kammnägel pro Verbindung verwendet werden. Die Verteilung der Nägel soll über die gesamte Fläche erfolgen jedoch muss ein Randabstand von ca. 28 mm eingehalten werden. Die Mindestholzbreite sollte 80 mm betragen. Stahlqualität: S 250 GD + Z275 Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

DAKL Sparrenhalter Beton Betonsparrenhalter gibt es bei unsin 3 Standartgrößen: 84 mm für Sparrenbreite 80 mm104 mm für Sparrenbreite 100 mm124 mm für Sparrenbreite 120 mm Anwendung: Betonsparrenhalter werden zur Befestigung von Kehlbalkendachsparren in der Unterkonstrucktion eingesetzt.Sie sind montagefreundlich und ermöglichen eine sichere Verbindung zwischen der Dach und der Unterkonstruktion. Montage: Die Befestigung kann entweder mit einem Bolzen, Schrauben oder auch mit Hammerkopfschrauben in einer Ankerschiene erfolgen. Stahlqualität: Winkel S 235 MC gemäß DIN EN 10149-2Lochbleche S 355 JR gemäß EN 10025 Korrosionsschutz: Sparrenhalter Beton werden nach der Bearbeitung rundum feuerverzinkt:Zinkschichtdicke ca. 55µ gemäß EN1461

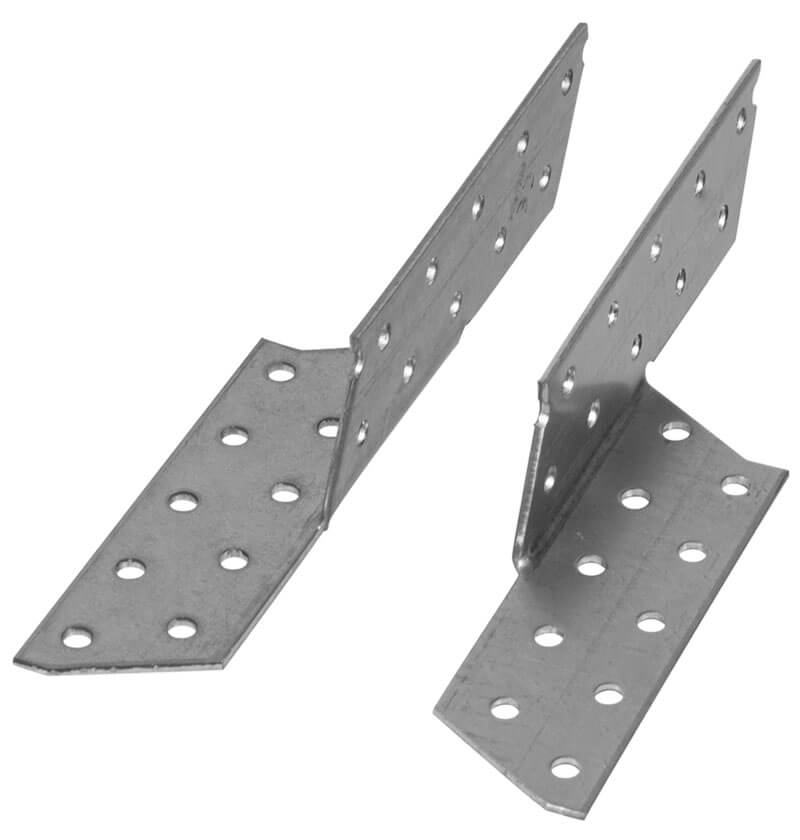

DAKL Sparrenpfettenanker rechts und links Mit Europäisch Technischer Zulassung (ETA-09/0104) Anwendung: Die Sparrenpfettenanker werden überwiegend zur zugfesten Verbindung zweier Hölzer, die sich im Grundriss rechtwinklig kreuzen, eingesetzt. Sie eignen sich besonders zur Weiterleitung von Windsogkräften, zur Lagesicherung von Sparrenpfetten auf Hallenbindern und zur Übertragung ständiger Lasten wie z.B. einer angehängten Balkenlage an Pfetten. Montage: Die Sparrenpfettenanker sind dabei stets so anzubringen, dass ein größtmöglicher Randabstand der Nägel bei beiden angeschlossenen Bauteilen vorhanden ist.Die Befestigung der Sparrenpfettenanker im Holz erfolgt mit Sondernägeln Ø 4,0 x 40 der Tragfähigkeitsklasse 3/C mit einer profilierten Länge von 31 mm. Die Anzahl der eingesetzten Sparrenpfettenanker ist abhängig von der jeweiligen Belastung. Stahlqualität: DX51D + Z 275 gemäß DIN EN 10327:2004(siehe hierzu auch Zulassung) Korrosionsschutz: 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm.

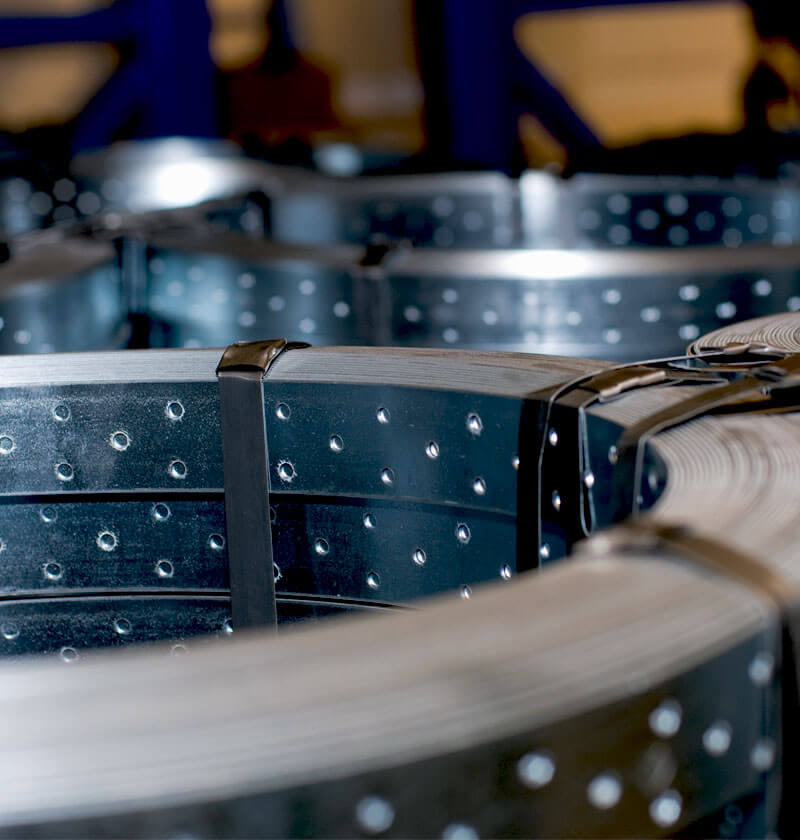

DAKL Windrispenband Anwendung: Windrispenbänder werden zur Aussteifung von Dachkonstruktionen eingesetzt und verleihen der Konstruktion eine gute Aussteifung.Sie können aber auch vielseitig für andere Verbindungen im Bau eingesetzt werden. Montage: Das Windrispenband wird mit Schrauben oder Nägeln an den Sparren befestigt. Sollten größere Kräfte aufgenommen werden müssen, so besteht die Möglichkeit, mehrere Bänder nebeneinander zu verbauen. Stahlqualität: 1,5 mm: S 350 GD + Z 100–2751) ReH = 335 N/mm2 nach Werkszertifikat2,0 und 3,0 mm: S 250 GD + Z 100–275 Korrosionsschutz: Oberfläche feuerverzinkt

Zubehör für passend für den Balkenzug mit Ratsche Für Rispenband bis 2 mm geeignet.

Die Winkelbeschagschraube ist der Ersatz für den Kammnagel. Mit dieser Schraube werden Winkelbeschläge zuverlässig und unkompliziert befestigt. Der Antrieb erfolgt mit einen TX 20 um somit für einen optimale Kraftschluss zu sorgen. Zur wieder lösbaren Verbindung von Holzverbindern (Winkel, Balkenschuhe, Lochplatten usw.)

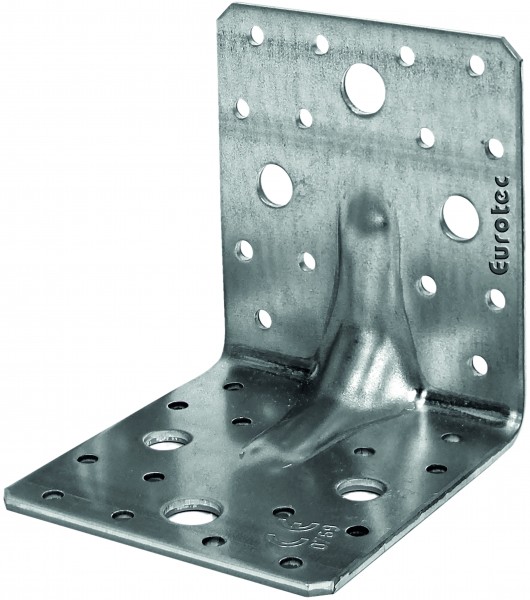

Winkelverbinder mit Rippe
