PITZL Spannzangenhalter für HM14

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 40 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88004.1000 Abmessungen B x H x D (mm) 25 x 40 x 12 Anzahl Schrauben 6 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 50 Nebenträger 45 x 50 Charakteristische Tragfähigkeit * Ø 4,5 x 50 2,44 Ø 4,5 x 80 3,82 VPE 20

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 60 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88006.1000 Abmessungen B x H x D (mm) 25 x 60 x 12 Anzahl Schrauben 8 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4.5 x 50 (mm) Hauptträger 60 x 70 Nebenträger 45 x 70 Charakteristische Tragfähigkeit * Ø 4,5 x 50 4,88 Ø 4.5 x 80 7,64 VPE 20

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 70 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88107.1000 Abmessungen B x H x D (mm) 40 x 70 x 12 Anzahl Schrauben 10 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 80 Nebenträger 50** x 80 Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,32 Ø 4,5 x 80 11,46 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 80 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88008.1000 Abmessungen B x H x D (mm) 25 x 80 x 12 Anzahl Schrauben 10 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 90 Nebenträger 45 x 90 Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,32 Ø 4,5 x 80 11,46 VPE 20

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 90 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88109.1000 Abmessungen B x H x D (mm) 40 x 90 x 12 Anzahl Schrauben 14 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 100 Nebenträger 50** x 100 Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,77 Ø 4,5 x 80 15,28 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 100 x 12 mm Haupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 12 Stk. Heco Topix Ø 4,5 x 50 / 60 / 80 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 6,01 / 7,23 / 9,59 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 8,87 / 10,66 / 14,16 kN - Kraft in EinschubrichtungF3,Rk = 3,30 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 7,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 165,20 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 6,49 / 7,80 / 10,35 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 9,57 / 11,51 / 15,28 kN - Kraft in EinschubrichtungF3,Rk = 3,30 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 7,88 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 173,27 Nm - Torsionsmoment um die Nebenträgerlängsachse Technische Daten: Art-Nr. 88010.1000 Abmessungen B x H x D (mm) 25 x 100 x 12 Anzahl Schrauben 12 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 110 Nebenträger 45 x 110 Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,77 Ø 4,5 x 80 15,28 VPE 20

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 100 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88210.1000 Abmessungen B x H x D (mm) 60 x 100 x 12 Anzahl Schrauben 18 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 120 Nebenträger 80 x 120 Charakteristische Tragfähigkeit * Ø 5 x 60 19,81 Ø 5 x 100 32,63 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 110 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88111.1000 Abmessungen B x H x D (mm) 40 x 110 x 12 Anzahl Schrauben 16 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 120 Nebenträger 50** x 120 Charakteristische Tragfähigkeit * Ø 4,5 x 50 12,21 Ø 4,5 x 80 19,10 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 130 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88113.1000 Abmessungen B x H x D (mm) 40 x 130 x 12 Anzahl Schrauben 18 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140 Nebenträger 50** x 140 Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65 Ø 4,5 x 80 22,92 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 150 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88115.1000 Abmessungen B x H x D (mm) 40 x 150 x 12 Anzahl Schrauben 22 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 160 Nebenträger 50** x 160 Charakteristische Tragfähigkeit * Ø 4,5 x 50 19,53 Ø 4,5 x 80 30,56 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 140 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88214.1000 Abmessungen B x H x D (mm) 60 x 140 x 12 Anzahl Schrauben 24 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 160 Nebenträger 80 x 160 Charakteristische Tragfähigkeit * Ø 5 x 60 31,70 Ø 5 x 100 52,21 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 80 x 180 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88318.1000 Abmessungen B x H x D (mm) 80 x 180 x 12 Anzahl Schrauben 34 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 200 Nebenträger 100 x 200 Charakteristische Tragfähigkeit * Ø 5 x 60 47,55 Ø 5 x 100 78,32 VPE 10

RIGID Verbinder für biegesteife Rahmenecken, Zugplatte: 80 x 215 x 15 mm Mit dem Systemverbinder Pitzl – RIGID wird den ausführenden und planenden Firmen die einfache Ausführbarkeit biegesteifer Stützen – Riegelanschlüsse (Rahmenecken) ermöglicht. Die Kombination des bekannt leistungsstarken HVP – Verbinder mit einem optimal abgestimmten Zugblech ersetzt problemlos das Kopfband beim Bau eines Carports. In den größeren Versionen wird dem Verbindungssystem auch ein Einsatz im Hallenbau attestiert. Montagehinweis: Der HVP-Verbinder wird an der Stütze und den Riegel montiert (an der Stütze eingefräst). Bei der Montage werden die Stützen gestellt und der Riegel mit dem HVP an den Stützen eingehängt. Im Anschluss daran erfolgt auf der Oberseite des Rahmenecks die Verschraubung des Zugbleches. Dieses kann eingefräst oder aufliegend montiert werden. Technische Daten: Art-Nr. 88318.4000 Abmessungen B x H x T HVP [mm] 80 x 180 x 9 Abmessungen B x H x T Zugplatte [mm] 80 x 215 x 15 Mindestholzabmessungen b x h Stütze [cm] 14 x 14 Mindestholzabmessungen b x h Riegel [cm] 14 x 24

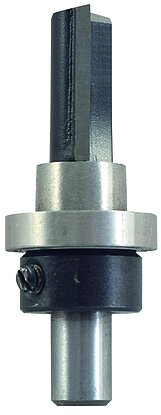

Nutfräser Ø 10 mm Diese Kombinationen sind für eine optimale Ausfräsung erforderlich. Man erhält dadurch das exakte Fräsbild des jeweiligen Verbinders. Somit ist eine schnelle Montage ohne zusätzliches Einmessen unserer Verbinder möglich. In Kombination mit unseren Frässchablonen können Sie auch die Oberteile unserer Pfostenträger einfräsen. Technische Daten: Art-Nr. 50934.1000 Ø mm 10 Nutzlänge mm 20 Gesamtlänge mm 52 Tiefenstellring Ø mm 8 mit Kugellager geschlossen mm 20 x 8 x 5 passend für Verbinderbreiten mm 25, 40 Spannzangenaufnahme Ø 8 mm

Nutfräser Ø 20 mm Diese Kombinationen sind für eine optimale Ausfräsung erforderlich. Man erhält dadurch das exakte Fräsbild des jeweiligen Verbinders. Somit ist eine schnelle Montage ohne zusätzliches Einmessen unserer Verbinder möglich. Technische Daten: Art-Nr. 50934.2000 Ø mm 20 Nutzlänge mm 20 Gesamtlänge mm 60 Tiefenstellring Ø mm 12 mit Kugellager geschlossen mm 30 x 12 x 8 passend für Verbinderbreiten mm 60, 80, 120, 140 Spannzangenaufnahme Ø 12 mm

RIGID Verbinder für biegesteife Rahmenecken, Zugplatte: 120 x 250 x 15 mm Mit dem Systemverbinder Pitzl – RIGID wird den ausführenden und planenden Firmen die einfache Ausführbarkeit biegesteifer Stützen – Riegelanschlüsse (Rahmenecken) ermöglicht. Die Kombination des bekannt leistungsstarken HVP – Verbinder mit einem optimal abgestimmten Zugblech ersetzt problemlos das Kopfband beim Bau eines Carports. In den größeren Versionen wird dem Verbindungssystem auch ein Einsatz im Hallenbau attestiert. Montagehinweis: Der HVP-Verbinder wird an der Stütze und den Riegel montiert (an der Stütze eingefräst). Bei der Montage werden die Stützen gestellt und der Riegel mit dem HVP an den Stützen eingehängt. Im Anschluss daran erfolgt auf der Oberseite des Rahmenecks die Verschraubung des Zugbleches. Dieses kann eingefräst oder aufliegend montiert werden. Technische Daten: Art-Nr. 88430.4000 Abmessungen B x H x T HVP [mm] 120 x 300 x 15 Abmessungen B x H x T Zugplatte [mm] 120 x 325 x 15 Mindestholzabmessungen b x h Stütze [cm] 16 x 16 Mindestholzabmessungen b x h Riegel [cm] 16 x 36

RIGID Verbinder für biegesteife Rahmenecken, Zugplatte: 120 x 325 x 15 mm Mit dem Systemverbinder Pitzl – RIGID wird den ausführenden und planenden Firmen die einfache Ausführbarkeit biegesteifer Stützen – Riegelanschlüsse (Rahmenecken) ermöglicht. Die Kombination des bekannt leistungsstarken HVP – Verbinder mit einem optimal abgestimmten Zugblech ersetzt problemlos das Kopfband beim Bau eines Carports. In den größeren Versionen wird dem Verbindungssystem auch ein Einsatz im Hallenbau attestiert. Montagehinweis: Der HVP-Verbinder wird an der Stütze und den Riegel montiert (an der Stütze eingefräst). Bei der Montage werden die Stützen gestellt und der Riegel mit dem HVP an den Stützen eingehängt. Im Anschluss daran erfolgt auf der Oberseite des Rahmenecks die Verschraubung des Zugbleches. Dieses kann eingefräst oder aufliegend montiert werden. Technische Daten: Art-Nr. 88555.4000 Abmessungen B x H x T HVP [mm] 140 x 550 x 15 Abmessungen B x H x T Zugplatte [mm] 120 x 325 x 15 Mindestholzabmessungen b x h Stütze [cm] 16 x 21 Mindestholzabmessungen b x h Riegel [cm] 16 x 68
