Pitzl Doppel HVP-Verbinder 160 x 180 x 12

Langtext
Herstellen eines Haupt- und Nebenträgeranschlusses Holz-Holz
Herstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88318.2000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 32 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 32 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Die Abhebesicherung ist mit 4 Stk. Zylinderkopfschrauben mit dem Durchmesser 5,0 mm und einer Länge von 20 mm erforderlich. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen.

Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:
F1,Rk = 30,47 / 36,00 / 36,00 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des Nebenträgers
F2,Rk = 88,13 / 117,02 / 145,13 kN - Kraft in Einschubrichtung
F3,Rk = 21,80 kN - Kraft entgegen der Einschubrichtung (Abhub)
F4,Rk = 47,58 kN - Kraft rechtwinklig zur Einschubrichtung
Mtor,Rk = 1638,55 Nm - Torsionsmoment um die Nebenträgerlängsachse

Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:
F1,Rk = 32,88 / 36,00 / 36,00 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des Nebenträgers
F2,Rk = 95,11 / 126,29 / 156,63 kN - Kraft in Einschubrichtung
F3,Rk = 21,80 kN - Kraft entgegen der Einschubrichtung (Abhub)
F4,Rk = 49,90 kN - Kraft rechtwinklig zur Einschubrichtung
Mtor,Rk = 1718,53 Nm - Torsionsmoment um die Nebenträgerlängsachse

Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995.

Kurztext

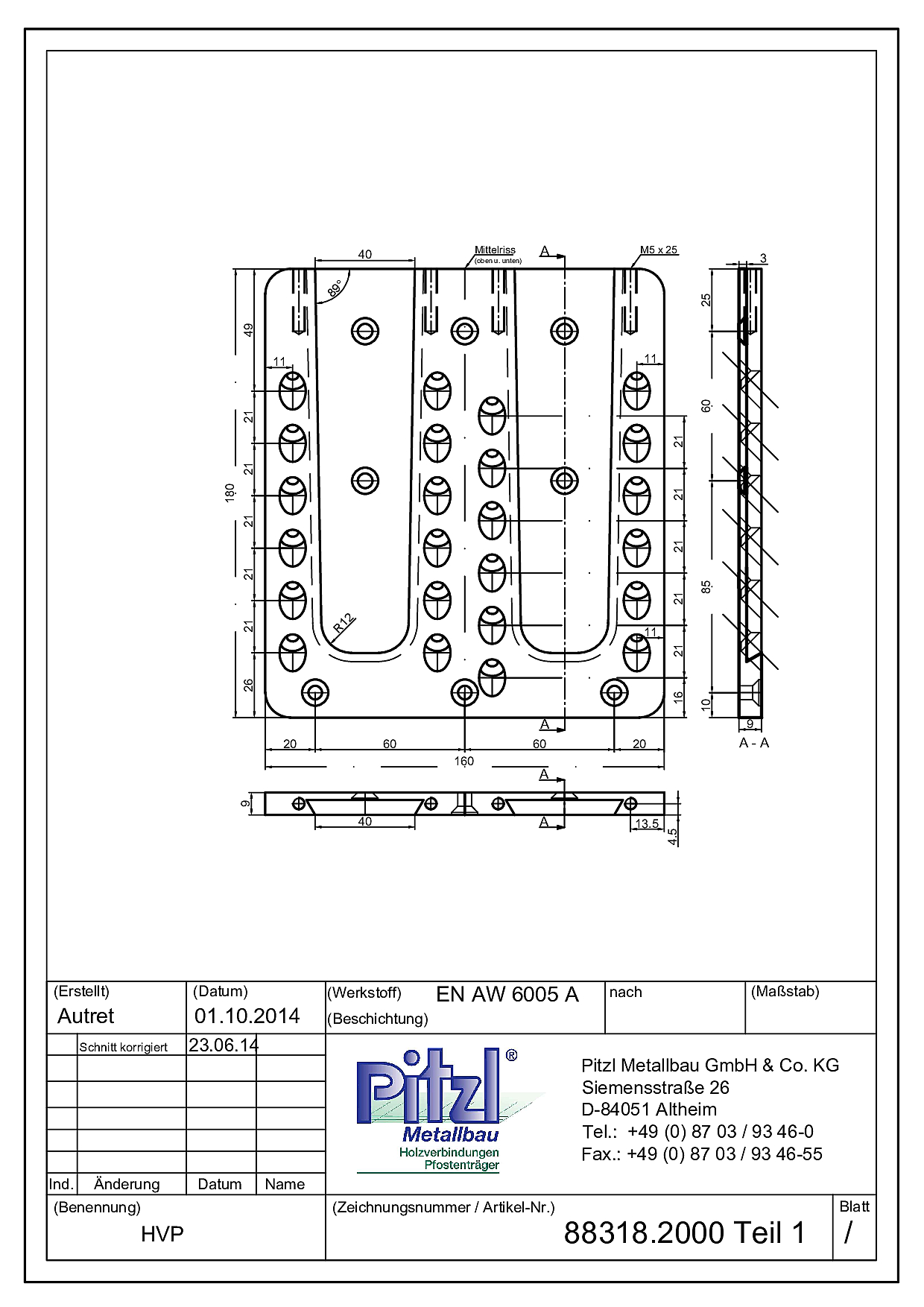

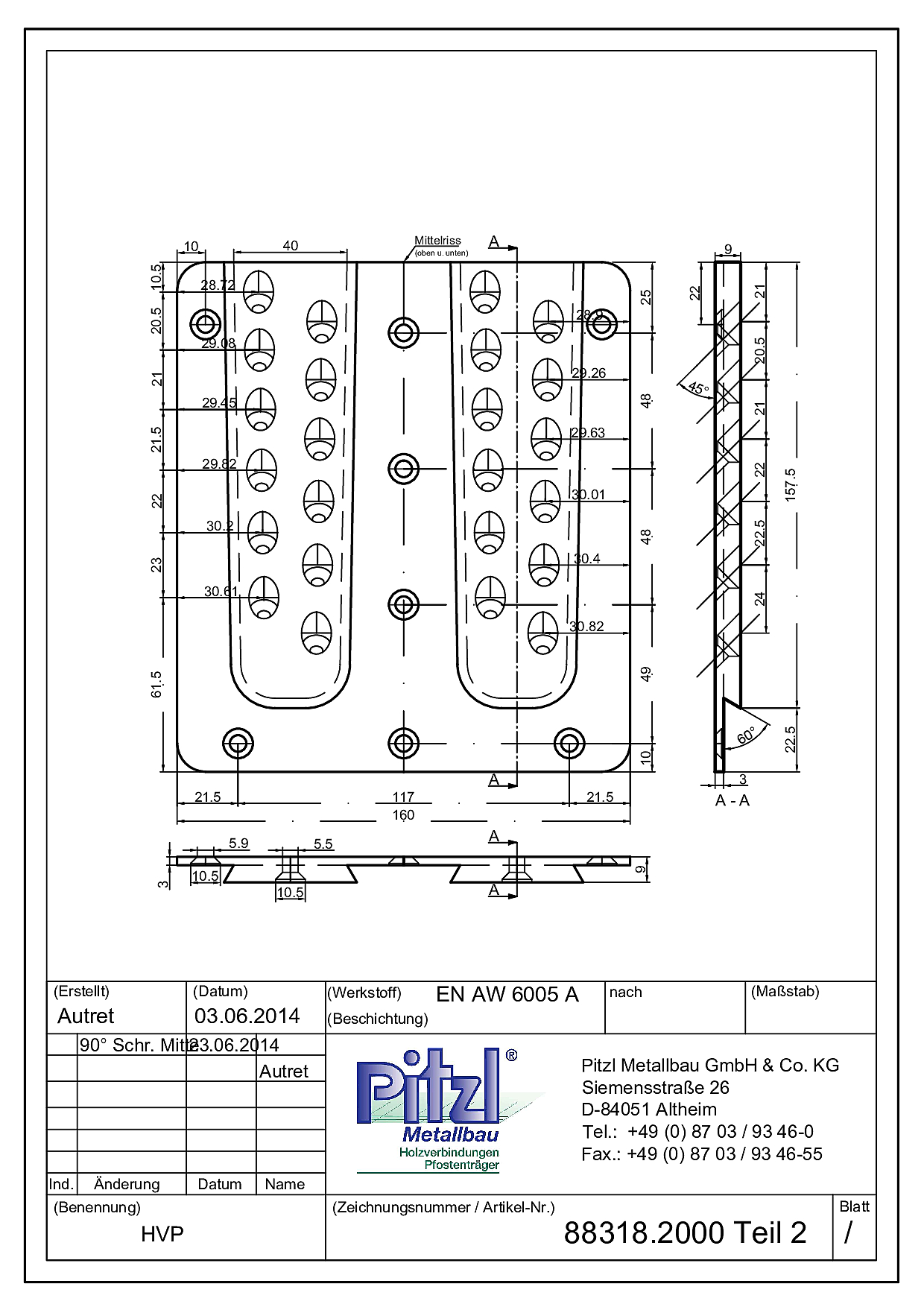

Haupt-Nebenträger-Verbinder HVP 88318.2000; Abmessung 160 x 180 x 12 mm
Haupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 64 Stk. Heco Topix Ø 5,0 x 60 / 80 / 100 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen:

Für Holzgüte C24:
F1,Rk = 30,47 / 36,00 / 36,00 kN - Kraft rechtwinklig zur Verbinderebene
F2,Rk = 88,13 / 117,02 / 145,13 kN - Kraft in Einschubrichtung
F3,Rk = 21,80 kN - Kraft entgegen der Einschubrichtung (Abhub)
F4,Rk = 47,58 kN - Kraft rechtwinklig zur Einschubrichtung
Mtor,Rk = 1638,55 Nm - Torsionsmoment um die Nebenträgerlängsachse

Für Holzgüte GL24h:
F1,Rk = 32,88 / 36,00 / 36,00 kN - Kraft rechtwinklig zur Verbinderebene
F2,Rk = 95,11 / 126,29 / 156,63 kN - Kraft in Einschubrichtung
F3,Rk = 21,80 kN - Kraft entgegen der Einschubrichtung (Abhub)
F4,Rk = 49,90 kN - Kraft rechtwinklig zur Einschubrichtung
Mtor,Rk = 1718,53 Nm - Torsionsmoment um die Nebenträgerlängsachse
